【カスタム】Velbon(ベルボン) 小型自由雲台 QHD-33をアルカスイス互換化

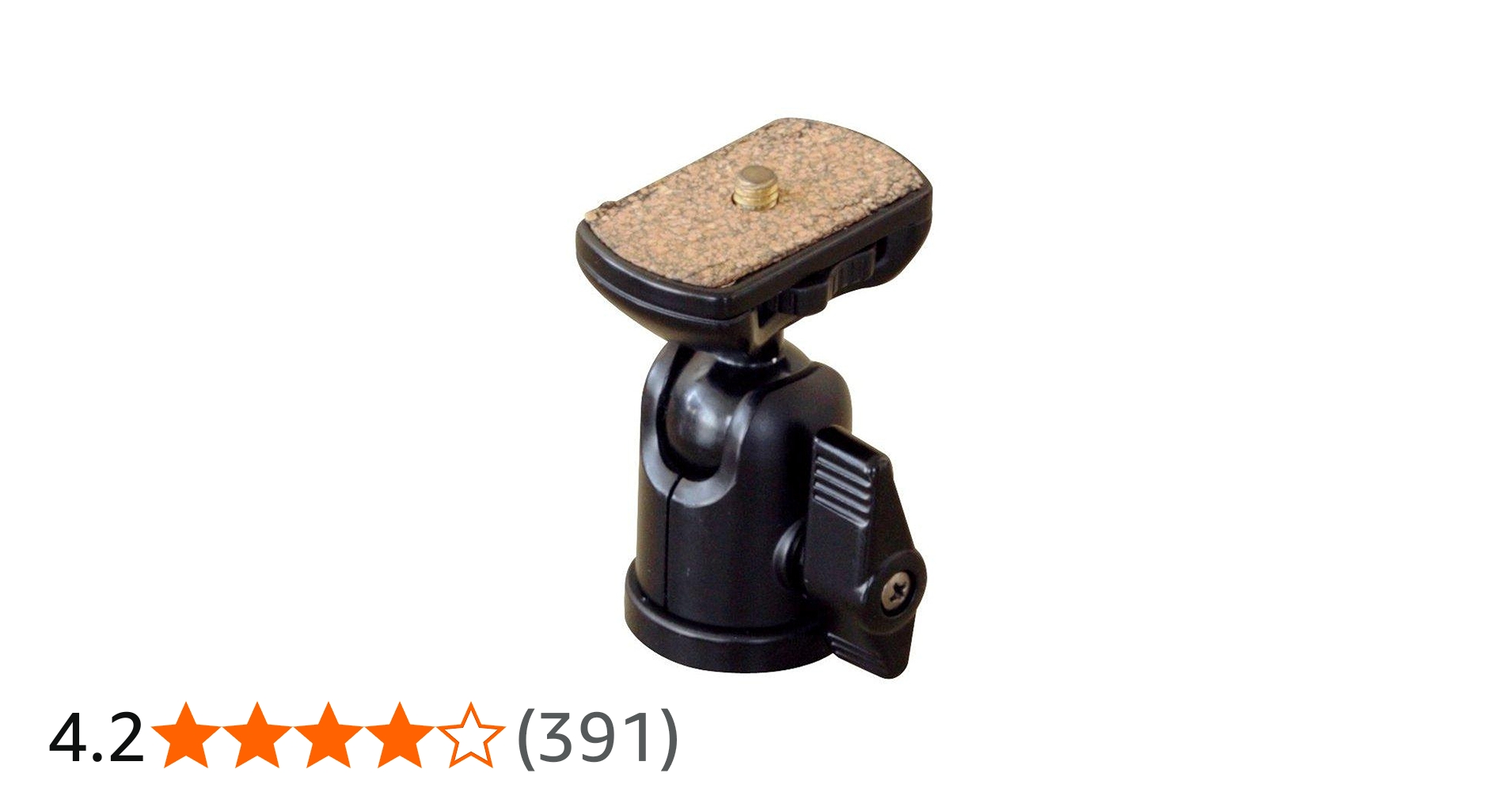

ベルボンの小型自由雲台「QHD-33」を長年使っているのですが、この雲台はご覧の通り、クイックシュータイプではなく「カメラネジ」タイプです。

velbon qhd-33

私の機材はほとんどアルカスイス互換で統一されているので、アルカスイス互換のクイックシュークランプを取り付けて使ってきました。

しかし、機材の重さによって、クランプが少しずつズレてしまうことが多々ありました。カメラ台に分厚いコルクが貼ってあり、手回し式のネジですから仕方がありません。

今回はこの問題を解決すべく、カスタムしてみたいと思います。

しかし分解してみたところ、ボールと台座を接続しているプラスネジが最初から舐めかけており、外すことを断念しました。

velbon qhd-33

HejnarPHOTOのクランプ「F61-1B」の裏側には3箇所、空転防止ピン穴らしきものがあります。こいつを利用してみることにします。

velbon qhd-33

この5mmほどの穴にピッタリ一致するサイズの頭をもつボルトを、雲台の台座に入れてみました。

velbon qhd-33

コルクを剥がすと面倒臭そうなので、コルクの上からタップでM3のネジ穴を空けました。

velbon qhd-33

コルクを貼り直してネジに中強度ネジロック剤を塗布して、クランプを装着します。

velbon qhd-33

真ん中のネジ穴に1/4”止めネジを入れれば完成です。

velbon qhd-33

完璧な完成度でクランプを装着できました。

velbon qhd-33
